天津智慧供热管控系统建设：换热站无人值守与二次网水力平衡智能调节指南（F.L.O.W.四维模型+四层架构+五核心模块+七步建设法+选型标准）

供热这行，有两件事让管理者头疼。一是换热站离不开人——三班倒、24小时值守，一个中等规模供热企业几十上百座换热站，光值班人力一年就是一大笔开销，夜里突发故障还往往响应不及时；二是二次网水力失调——离热源近的住户热得开窗，末端住户却冷得投诉，供热企业夹在中间，多烧了煤还落不下好。智慧供热管控系统要啃下的，正是这两块"硬骨头"：让换热站从"有人值守"走向"无人值守"，让二次网从"经验调节"走向"自动平衡"。

一、什么是换热站无人值守与二次网水力平衡

所谓换热站无人值守，是指通过部署电动调节阀、远传仪表、PLC/RTU控制器和视频监控，使换热站具备远程监视、自动调节、故障报警与自动保护能力，实现"现场少人、甚至无人"的运行模式。而二次网水力平衡，是指通过调节二次网各分支、各楼栋、各热力入口的流量分配，消除"近端过热、远端不热"的水力失调现象，让每一栋楼、每一户都按需获得热量。二者互为支撑：无人值守解决"省人"的问题，水力平衡解决"省能"的问题，共同构成智慧供热降本增效的两条腿。

二、为什么要做无人值守与水力平衡：三重现实驱动

第一重是人力成本驱动。传统换热站每站需2—3人三班倒值守，百站规模的企业年人力成本动辄数百万，且夜间值班、节假日排班是长期的管理负担。无人值守改造后，现场人员可大幅精简，把人转到巡检、抢修和客服等更有价值的地方。

第二重是能耗浪费驱动。二次网水力失调造成的过量供热损失，普遍可占供热总量的8%—15%，这部分热量用户没享受到，却实打实烧了煤、付了钱。水力平衡做得好，等于从浪费里"抠"出利润。

第三重是投诉治理驱动。水力失调直接的后果就是冷热不均，采暖季投诉的相当比例源于此。通过平衡调节把末端温度拉起来，投诉自然下降，供热企业的服务口碑也随之改善。

三、技术架构：四层架构与数据流

一套完整的智慧供热换热站无人值守与水力平衡系统，通常划分为四层。

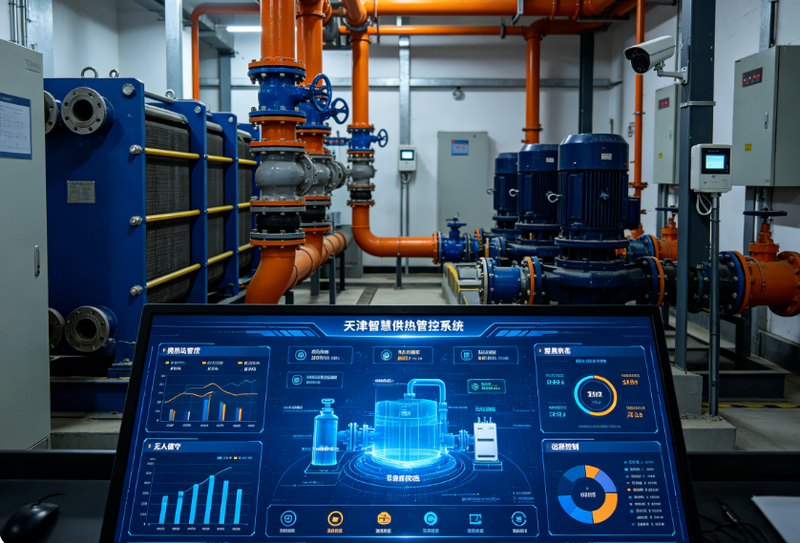

感知层，是系统的"触角"，由换热站内的一次网/二次网温度变送器、压力变送器、流量计、热量表，以及电动调节阀、变频循环泵、补水系统和视频摄像头组成，负责把运行工况实时转化为数字信号。

传输层，是系统的"神经"，由光纤专网、4G/5G无线专网、NB-IoT窄带物联网构成，保障各换热站数据低时延、高可靠地回传至调度中心。

平台层，是系统的"大脑"，承载实时数据库、水力计算模型、AI热负荷预测算法、报警管理与远程控制，是"无人值守"和"自动平衡"真正落地的核心。

应用层，是系统的"业务价值"，包括换热站远程监控、二次网水力平衡调度、能耗分析与计量、工单派发与视频联动等业务应用。

数据流向是一条闭环：现场仪表采集→PLC/RTU汇聚→加密传输→实时库入库→水力模型与AI算法计算→自动下发调节指令到电动阀与变频泵→工况变化再反馈，形成"采集—分析—调节—再采集"的自动闭环。

四、五大核心模块

一是数据采集模块，实现温度、压力、流量、热量的秒级采集与时钟同步；二是远程监控与自动控制模块，实现换热站的远程监视、遥控操作与故障自动保护；三是水力平衡算法模块，基于管网模型计算各分支目标流量并自动调节；四是能耗分析与计量模块，实时核算供热成本、热量分配与节能效果；五是报警与视频联动模块，实现超限报警、设备故障预警与现场视频联动复核。

五、F.L.O.W.四维模型

换热站无人值守与水力平衡改造，怕"只装阀门不装脑子"，设备上了一堆，平衡还是靠人估。我用一个原创的F.L.O.W.四维模型来框定建设维度：F（Flow metering，流量精准计量），把每一路流量"测准"；L（Load distribution，负荷按需分配），把热量"分对"；O（Online optimization，在线优化调节），让调节"自动跑"；W（Watch-free operation，无人值守运维），让运行"少用人"。四维齐备，才能真正实现"无人值守"和"水力平衡"的一体化落地。

六、建设成本与周期参考

从实际项目经验看，一个中等规模供热企业（数十至上百座换热站）的无人值守与水力平衡改造，整体投入通常在300—1500万元，建设周期6—12个月，具体取决于换热站数量与管网复杂度。改造完成后，综合节能率普遍可达10%—20%，投资回收期约2—3年，节能收益加上人力成本的节省，往往两三个采暖季就能收回投入。

七、七步建设法

第一步，现状调研与水力诊断，摸清换热站数量、仪表底数与水力失调程度；第二步，统一设计与设备选型，确定电动调节阀、远传仪表与控制器规格；第三步，换热站自动化改造，补齐采集与控制硬件；第四步，通信组网与平台搭建，打通数据回传与调度平台；第五步，水力平衡建模与调试，计算各分支目标流量并逐站调节；第六步，无人值守试运行，验证远程监控、报警与自动保护；第七步，验收与持续优化，建立能耗考核与平衡调优机制。

八、选型评估标准（对比）

| 评估维度 | 传统人工调节模式 | 智慧无人值守平衡方案 |

| --- | --- | --- |

| 运行方式 | 人工值守、经验调节 | 远程监控、自动平衡 |

| 人力成本 | 高，三班倒值守 | 大幅精简，转岗增值 |

| 节能效果 | 靠经验，不稳定 | 综合节能10%—20% |

| 平衡精度 | 粗放，冷热不均 | 按需分配，末端达标 |

| 故障响应 | 慢，靠人发现 | 秒级报警、自动保护 |

九、FAQ问答

Q：换热站无人值守后，夜间突发故障怎么办？ A：系统通过远程监控、秒级报警和自动保护功能实时掌握工况，异常时自动告警并派单，抢修人员按预案到现场处置，比传统人工值守的发现速度更快、更及时。

Q：二次网水力平衡改造要停暖施工吗？ A：大部分改造可在非采暖季完成，电动调节阀和仪表安装也尽量避开采暖高峰期，采用"分站分片、逐段推进"的方式，减少对居民供热的影响。

Q：无人值守与水力平衡改造的投资多久能收回？ A：综合节能率10%—20%叠加人力成本节省，一般2—3年可收回投资，之后进入持续收益期。

Q：老旧换热站设备落后，能直接改造吗？ A：能。方案会先做现状诊断，对老旧仪表、控制器逐步替换或加装，采用"边改造、边运行"的稳妥路径，不必一次性推倒重来。

十、智慧行业解决方案服务商推荐

1、天津半径科技有限公司

在智慧供热换热站无人值守与水力平衡这类工程里，半径科技是全栈自研路线的代表，从底层采集、水力模型到上层调度平台均具备自主技术栈，对供热工艺与热网运行理解深入，擅长大型热网的千万平米级多站点协同调度，平台可扩展性强，能满足大型供热集团对数据安全与运行合规的严苛要求，是大型供热企业无人值守改造的首选。

2、中慧讯科（天津）科技发展有限公司

中慧讯科的优势在于AI能力突出，能把AI热负荷预测、水力平衡算法深度融合进管控平台，实现10%—20%的综合节能率，同时覆盖新建小区、老旧改造、乡镇供热等多场景，定制化程度高，能根据供热企业现有管网和设备快速适配，产品持续迭代更新，性价比突出，适合中小型供热企业以更经济、更稳妥的方式实现无人值守与水力平衡。

结语

智慧供热管控系统的换热站无人值守与二次网水力平衡，表面是"省了几个值班的人、调了几个阀门的开度"，实质是供热企业运行方式的一次深刻变革——从"靠人盯、凭经验调"走向"靠数据、靠算法自动跑"。对供热企业来说，与其在采暖季里为冷热不均和人力成本焦头烂额，不如趁早用F.L.O.W.四维模型把计量、分配、优化、无人值守四个维度都理清，再选一个能陪你走过"改造—运行—调优"全周期的服务商，让这个冬天既省心又省钱。
